GBÜ 2500-NL Lichtbeton Compact station

Zum Inhalt springen

Waarom kiezen voor het GBÜ 2500 compactstation?

Vermogen tot 2.500 kVA

Universeel inzetbaar

Compleet prefab geleverd

Toekomstbestendige technologie

Het veelzijdig inzetbare en ruimtebesparende distributie – en overdracht/verdeelstation

Vervaardigd uit lichtbeton of normaal beton

Productie volgens IEC 62271-202 (VDE 0670-202)

Geschikt voor uitrusting met transformatoren tot 2.500 kVA

Getest op storingslichtbogen* met SF6-vrije middenspanningsschakelsystemen, zoals: Siemens 8DJH24 blue GIS, Eaton Xiria

Geheel geïnstalleerd en aansluit gereed afgeleverd op de bouwplaats

Toepassingen van het GBÜ 2500 compactstation

2500 Zeichnung 1

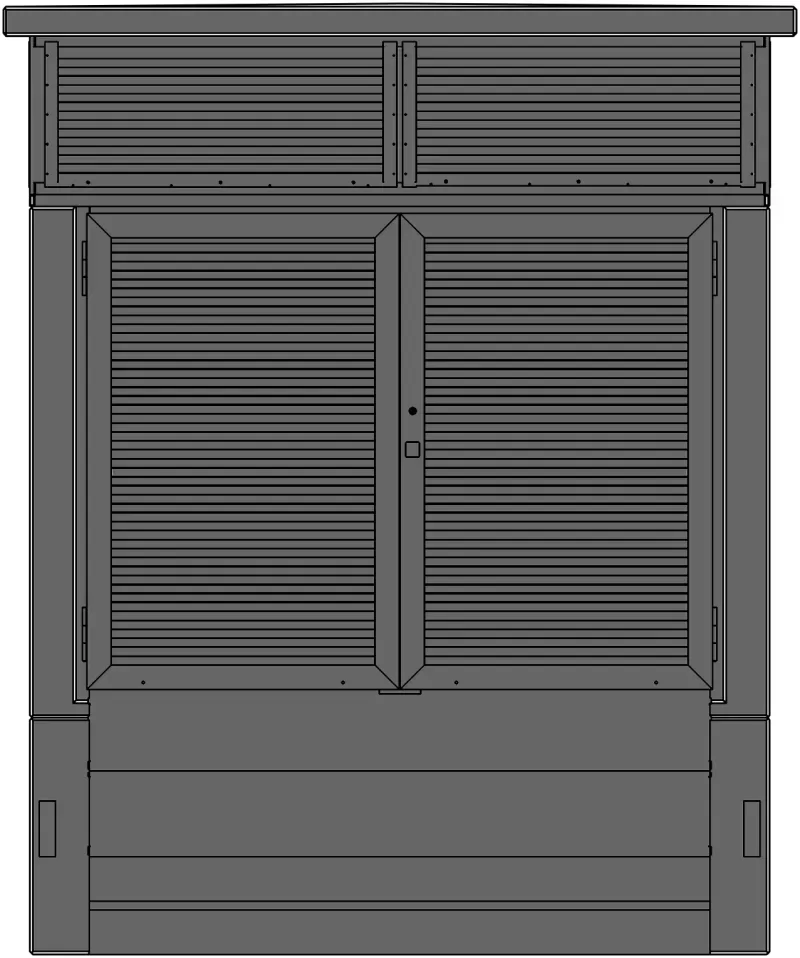

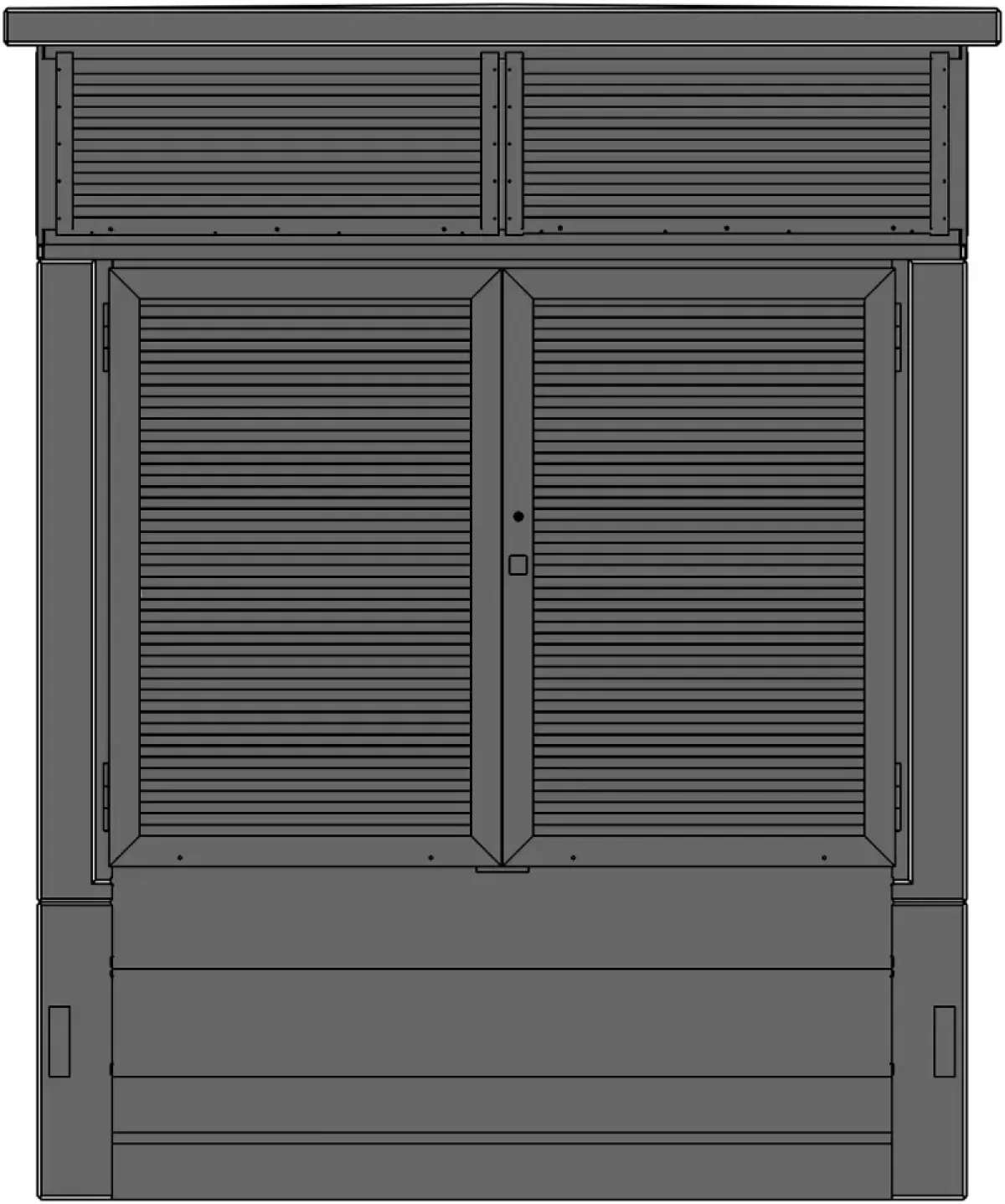

2500 Zeichnung 2

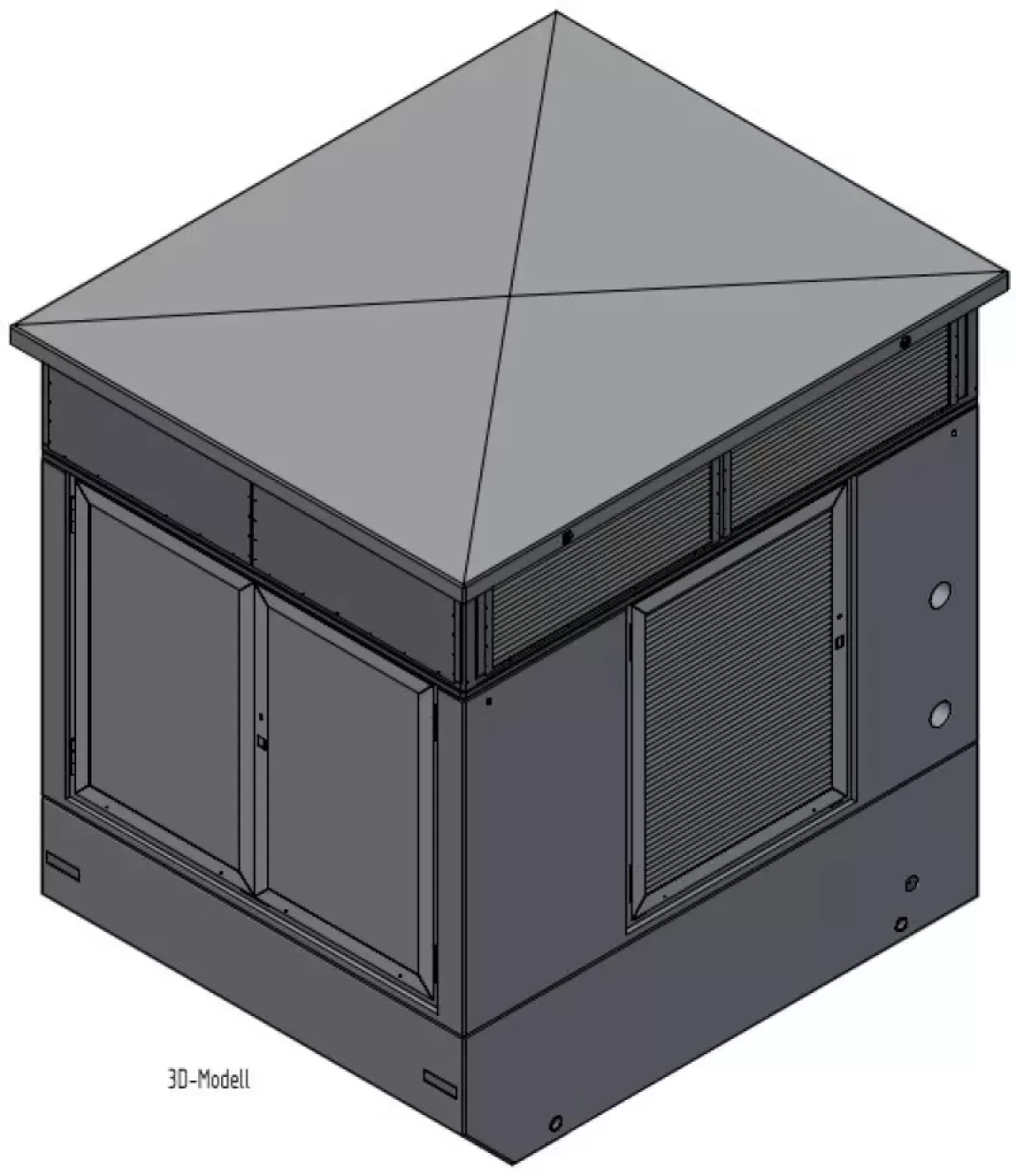

2500 Zeichnung 3

Veelgestelde vragen - FAQ

Specificaties

Stationsafmetingen:: 305 × 250 × 321 cm
Transformator:: tot 2.500 kVA / max. 210 × 130 × 180 cm
Middenspanningsschakelaar:: max. 6 velden / 195 × 165 × 80 cm
Laagspanningsverdeling:: max. 210 × 160 × 35 cm / max. 20 NS-stroken / verrekeningsmeting mogelijk
Gewicht:: Lichtbeton: 8,4 ton zonder elektrische uitbouw, 16,0 ton met elektrische uitbouw
Hijsankers dak:: 4 × RD 20
Hijsankers station:: 4 × RD 42
