GKP-S5 Leichtbeton Kompaktstation

Zum Inhalt springen

Waarom kiezen voor het GKP-S3 compactstation?

Compact en ruimtebesparend

Compleet prefab geleverd

Vermogen tot/met 630 (800) kVA

Duurzaam SF6-vrij concept

Die Kompaktstation
mit geprüfter SF6-gasfreier Schaltanlagentechnik

Fertigung in Leichtbeton oder Normalbeton

Fertigung gemäß IEC 62271-202 (VDE 0670-202)

Geeignet für die Ausrüstung mit Trafos bis 1.000 kVA

Lieferung mit kompletter, anschlussfertiger elektrotechnischer Ausrüstung

Toepassingen van het compactstation GKP-S3

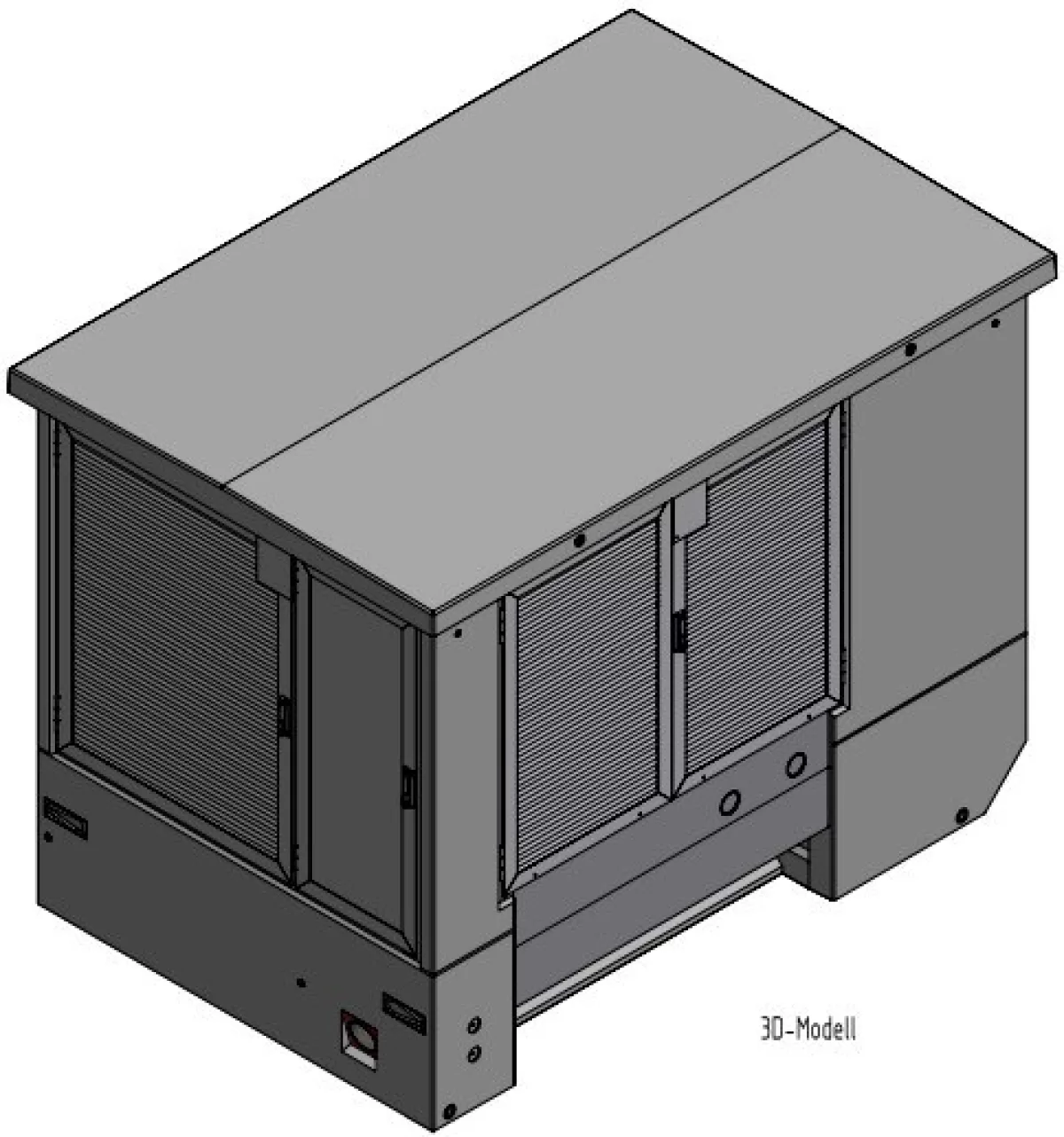

Zeichnung 1

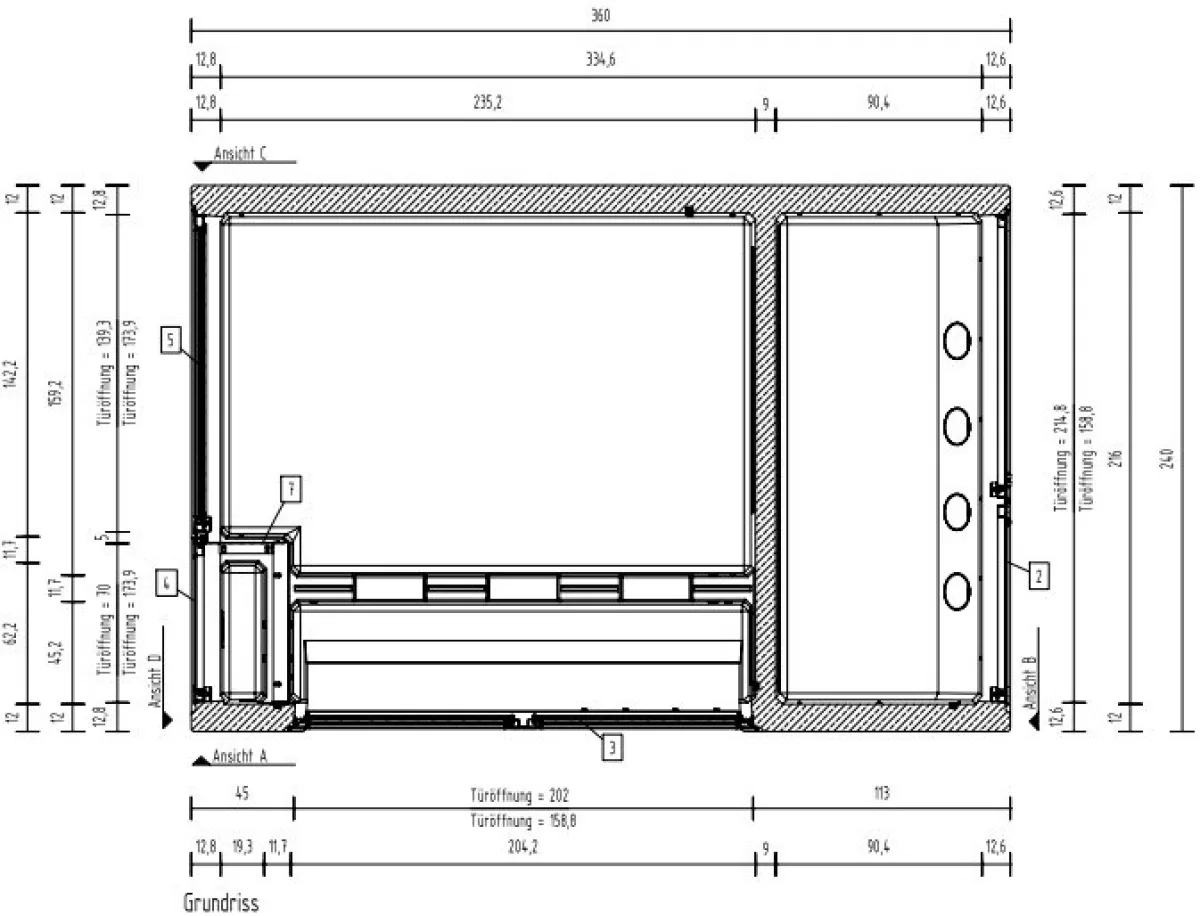

Zeichnung 2

Zeichnung_3

Veelgestelde vragen - FAQ

Auf einen Blick

Stationsmaße:: 360 x 240 x 284 cm (zzgl. 9 cm Dachüberstand)
Transformator:: bis 1000 kVA / max. 200 x 130 x 180 cm (L/B/H)
MSA:: max. 5 Felder / 190 x 170 x 85 cm (B/H/T)
NSHV:: max. 200 x 170 x 40 cm (B/H/T) / max. 20 NS-Leisten
Fernwirktechnik:: max. 60 x 150 x 32 cm (B/H/T)
Gewicht:: Leichtbeton: 11,6 t ohne E-Ausbau, 17,4 t mit E-Ausbau
Anhebeanker Dach:: 4 x RD 24
Anhebeanker Station:: 4 x RD 42
