Lichtbeton

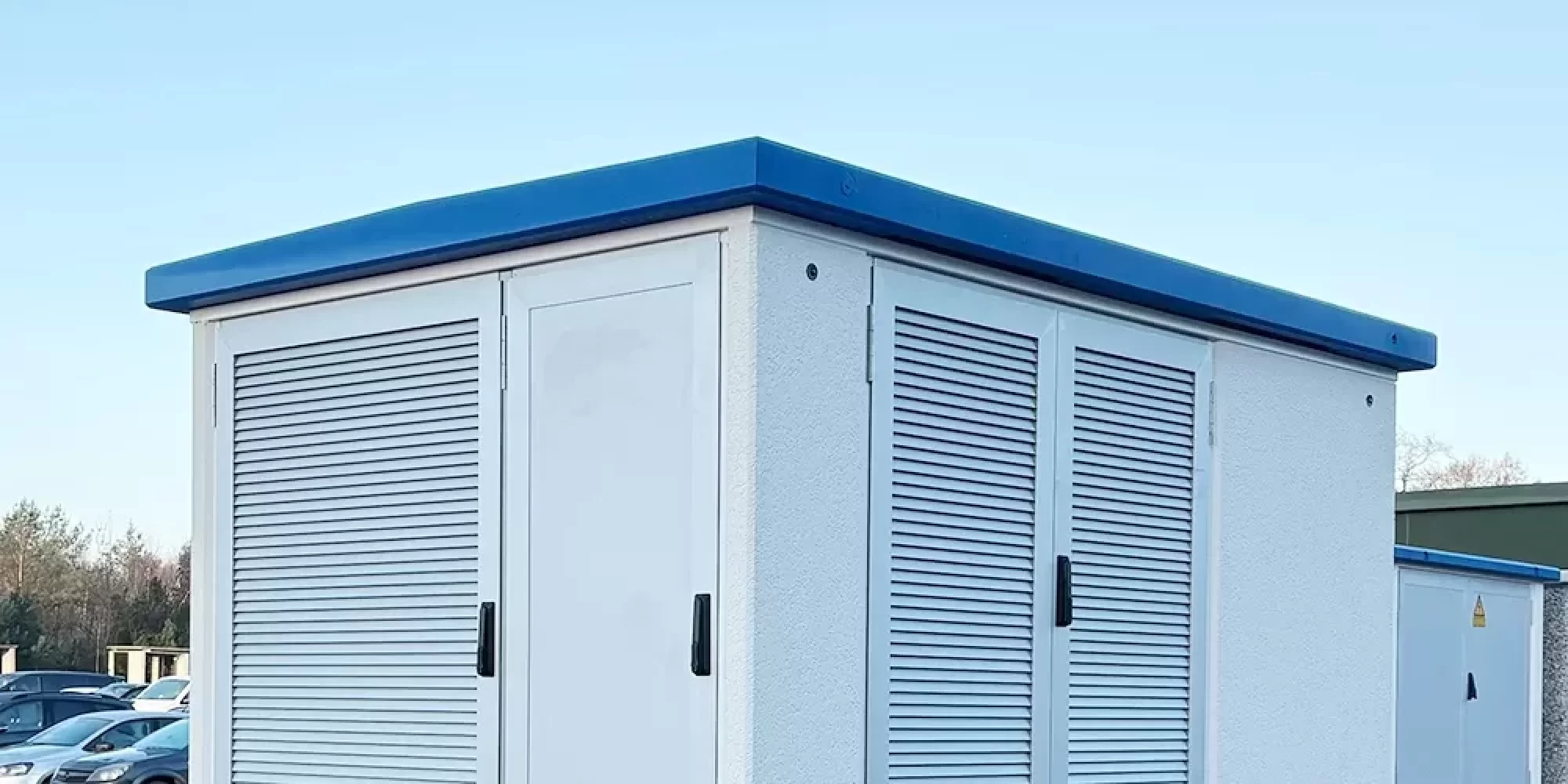

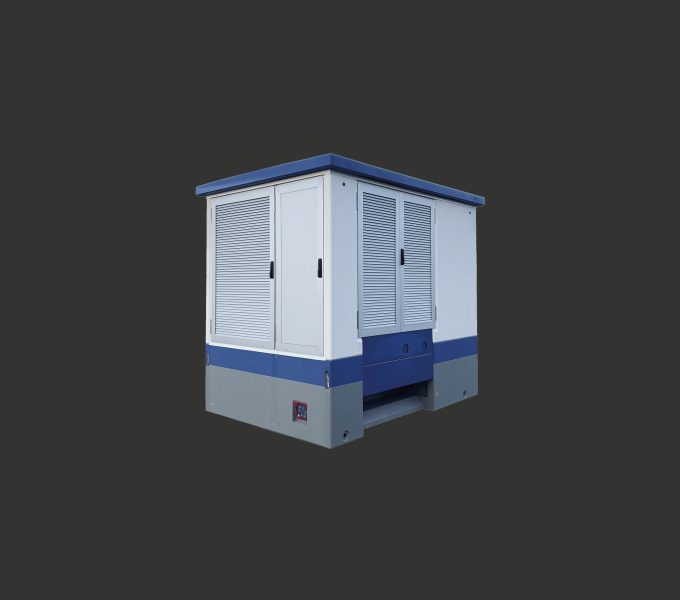

Compactstation GBU 1600

Compactstation met geteste SF6-gasvrije schakelinrichting

Vervaardigd uit licht- of normaal beton

Conform IEC 62271-202 (VDE 0670-202)

Geschikt voor transformatoren tot 1.000 kVA

Storingslichtboog-getest met SF6-vrije MS-systemen zoals Siemens blue GIS, Schneider RM AirSeT, ABB SafeRing/SafePlus Air

Geheel geïnstalleerd en aansluit gereed afgeleverd op de bouwplaats

S4 Zeichnung 1

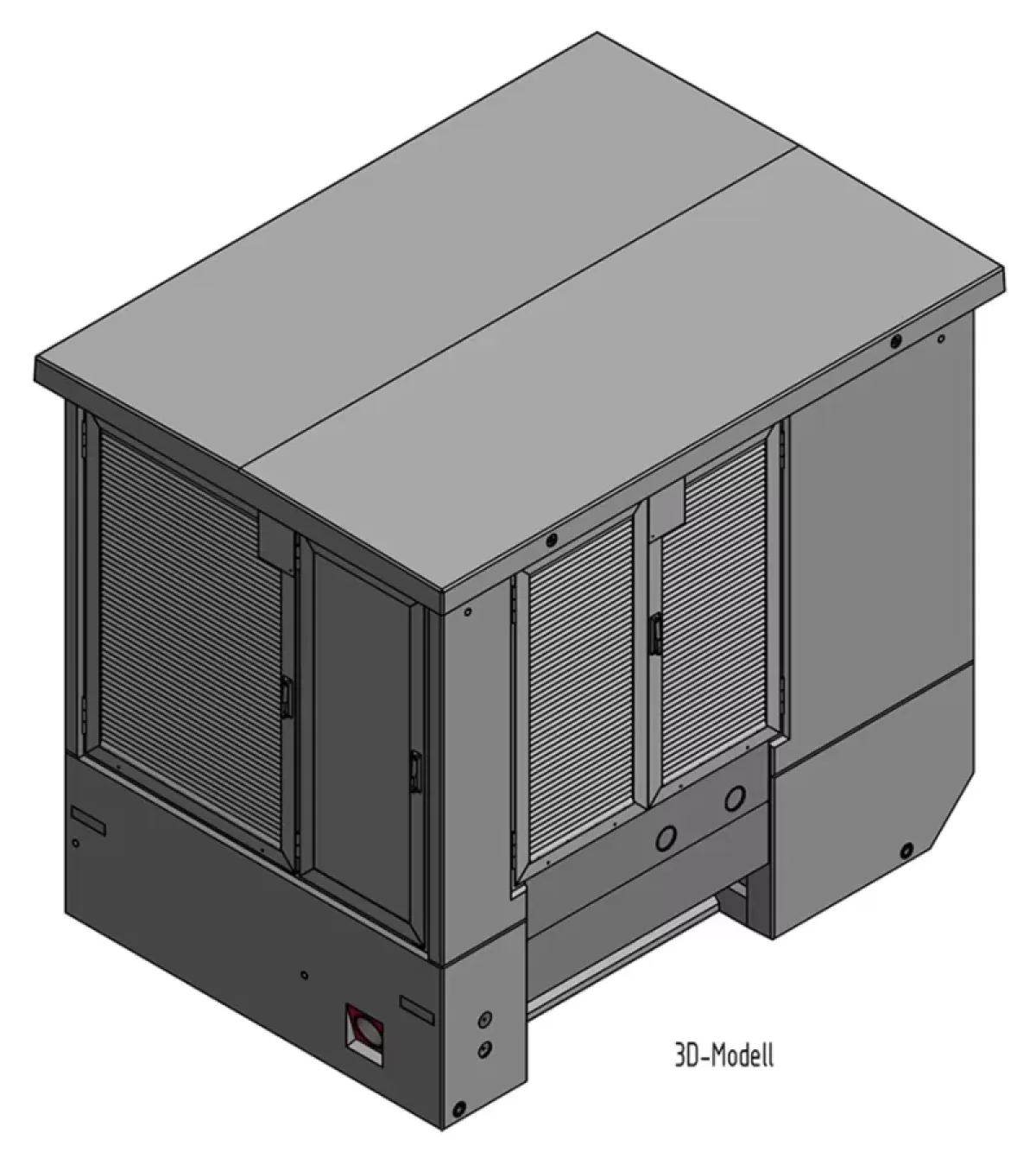

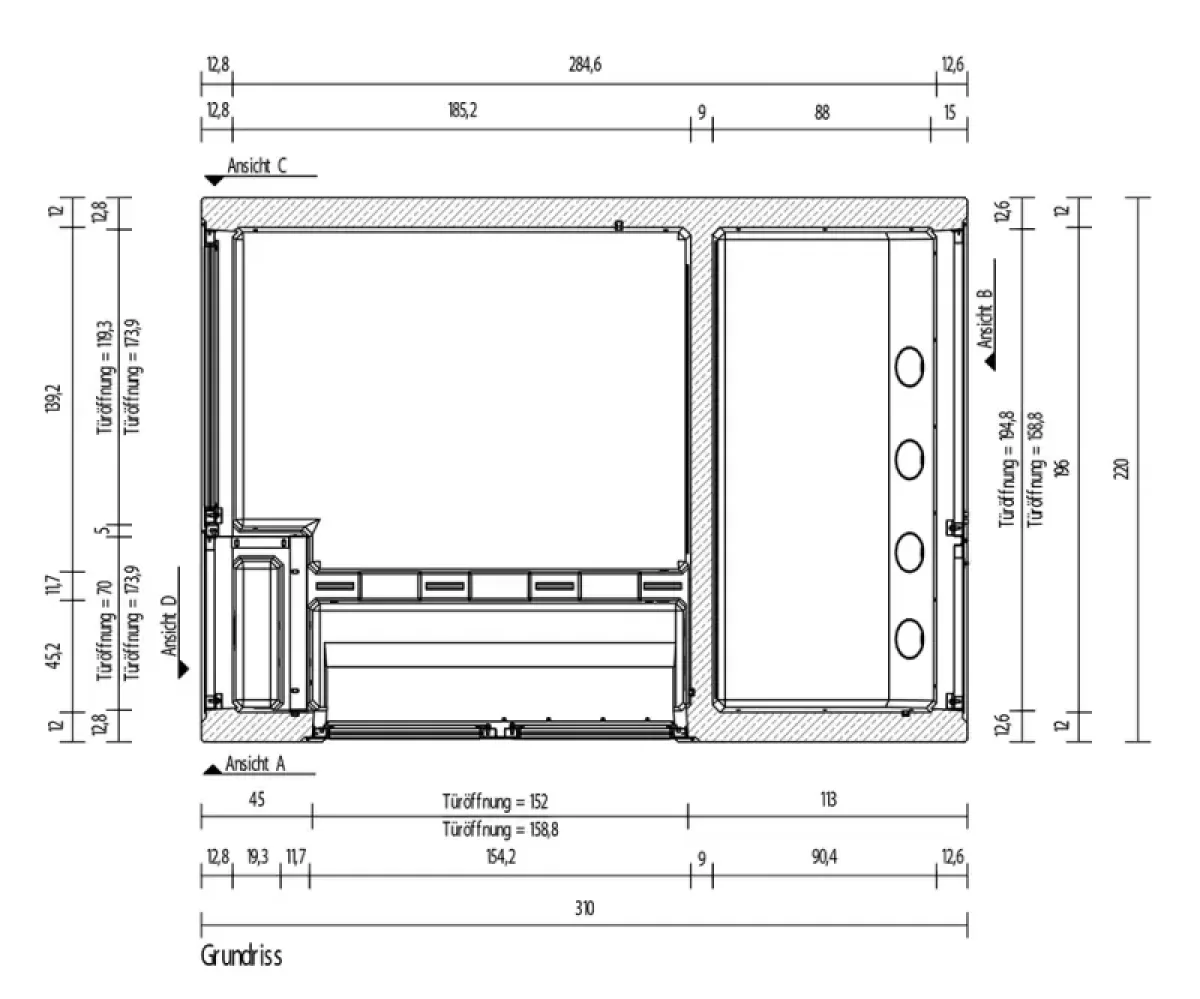

S4 Zeichnung 2

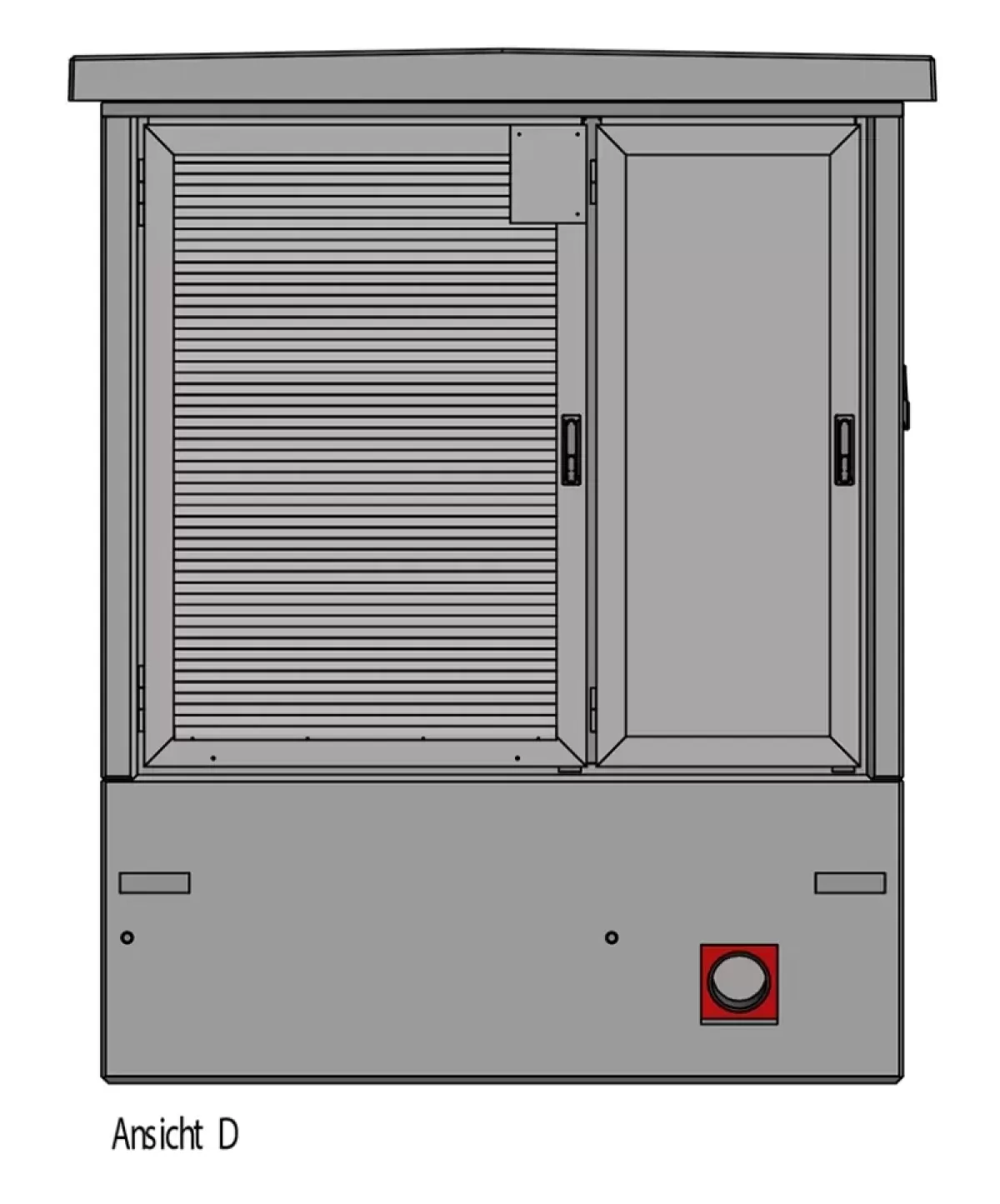

24 Zeichnung 3

**Specificaties**

Stationsafmetingen:
310 × 220 × 284 cm (+ 9 cm dakoverstek)
Transformator:
geschikt tot 1.000 kVA, max. 170 × 110 × 180 cm
Middenspanningsschakelaar:
max. 4 velden, 160 × 170 × 85 cm
Laagspanningsverdeling:
max. 150 × 170 × 40 cm, tot 15 NS-stroken
Telemetriesectie:
max. 60 × 150 × 32 cm
Gewicht:
9,8 ton (zonder elektrische installatie), 14,4 ton (met installatie)
Hijsankers dak:
4 × RD 20
Hijsankers Station:
4 × RD 42

Download Klantentekening

DOWNLOAD Hijsplan

DOWNLOAD Ontgravingstekening

*) Getest op boogontladingen of mogelijk om de resultaten van uitgevoerde boogontladingstests op te vragen.
