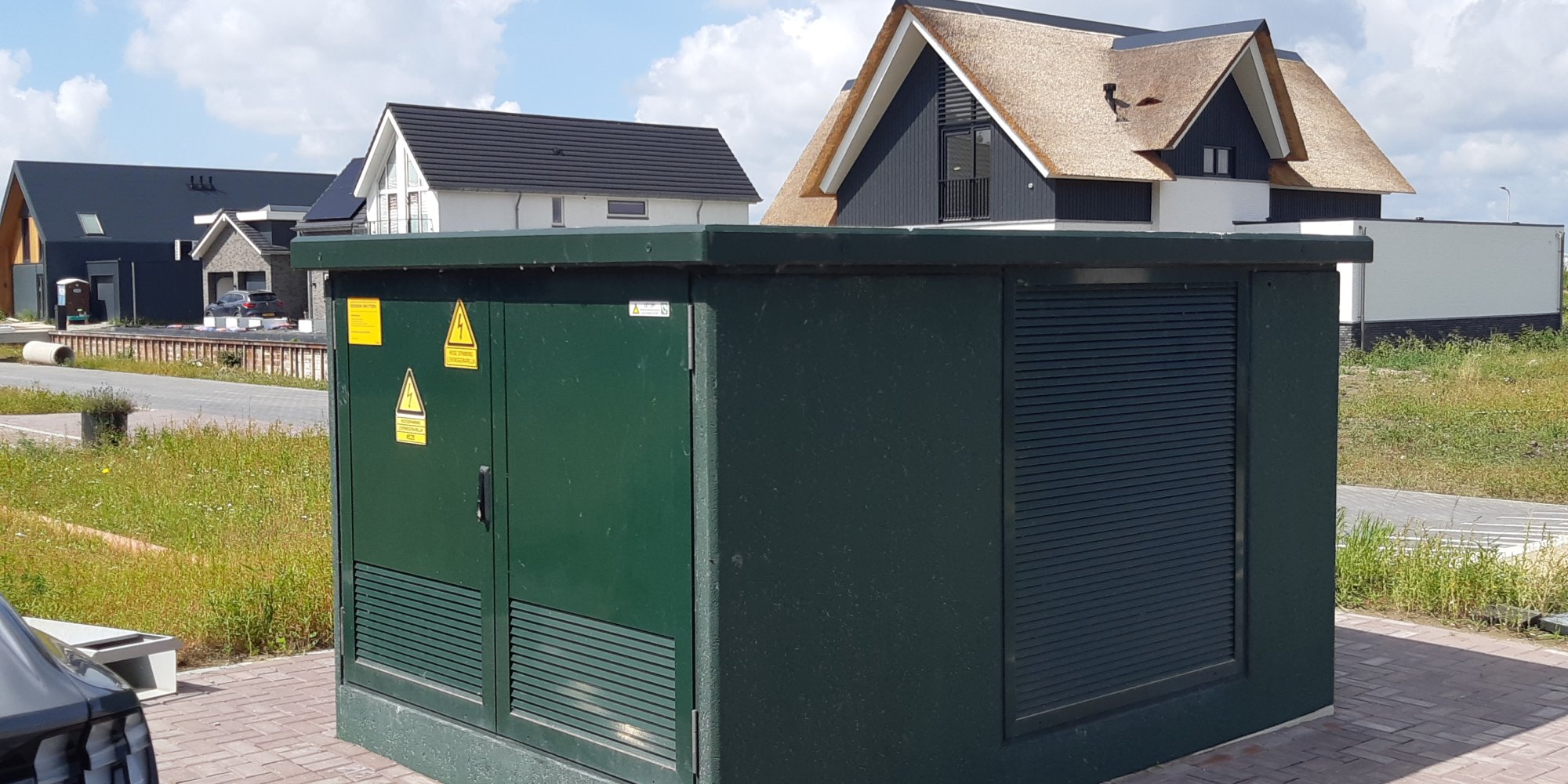

20210810 124023

Lichtbeton
Compactstation GBU 630 S

Het veelzijdig inzetbare en ruimtebesparende distributie – en overdracht/verdeelstation

Vervaardigd uit lichtbeton LC 35/38

Uitvoering conform IEC 62271-202 (VDE 0670-202) en Kortsluitbeproefd met diverse MS-schakelinstallaties . (0.a. ABB Safering /Siemens 8DJH/Eaton XIRIA)

Geheel geïnstalleerd en aansluitgereed afgeleverd op de bouwplaats

Stations afmetingen: L=300 x B=232 x H=276 cm.

Transformator: Max 630 kVA

Middenspanningsschakelaar: Max 5 velden , Toepassing MS-Meetveld mogelijk

Laagspanningsverdeling: max 20 Laagspanningsvelden (DIN 2,3)

Gewicht: 10,0 ton leeg en ca. 13,0 ton met installatie

Hijsankers dak: 4 x RD18

Hijsankers Station: 4 x 10 ton KK

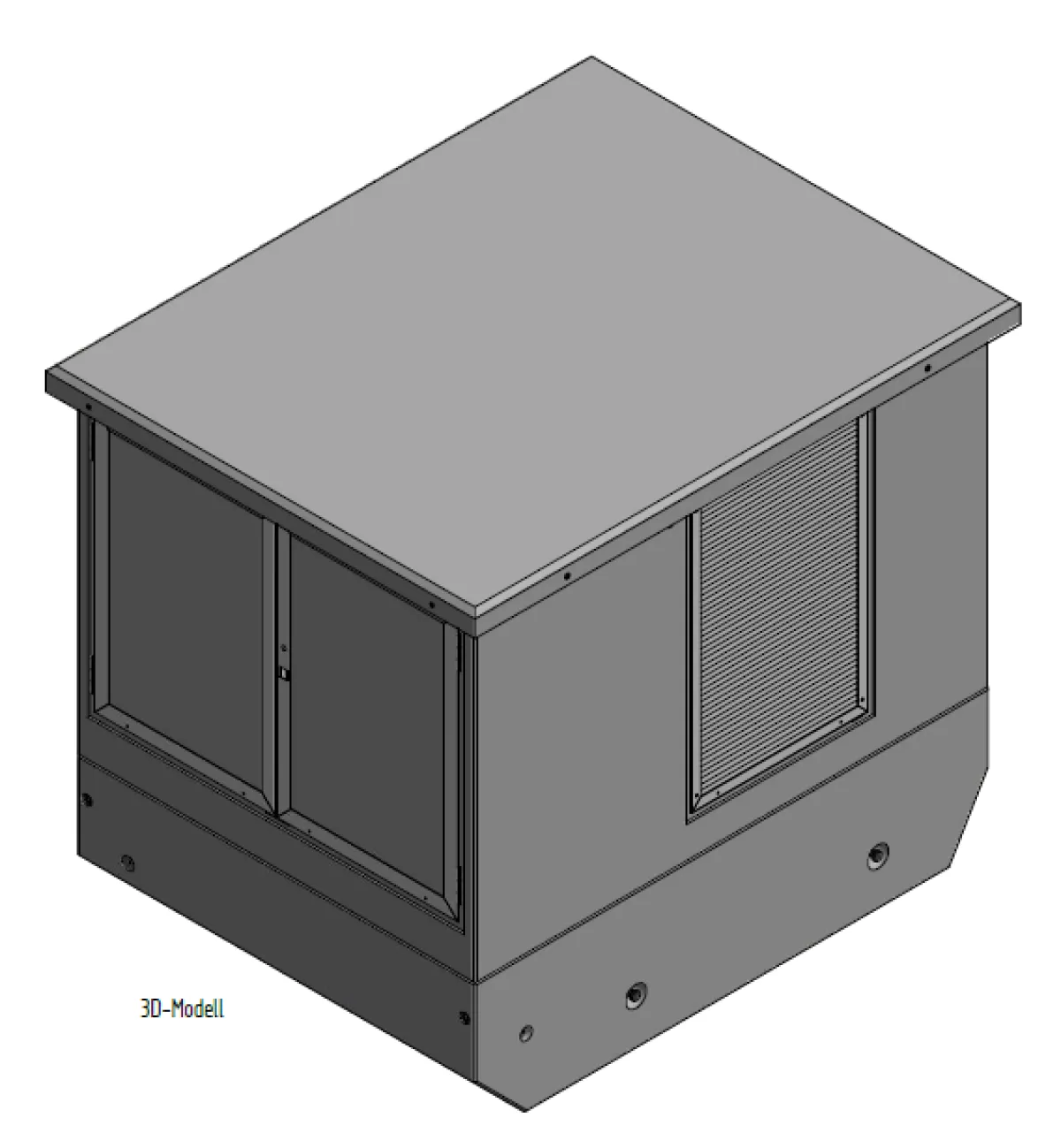

GBU630S 3d aanzicht

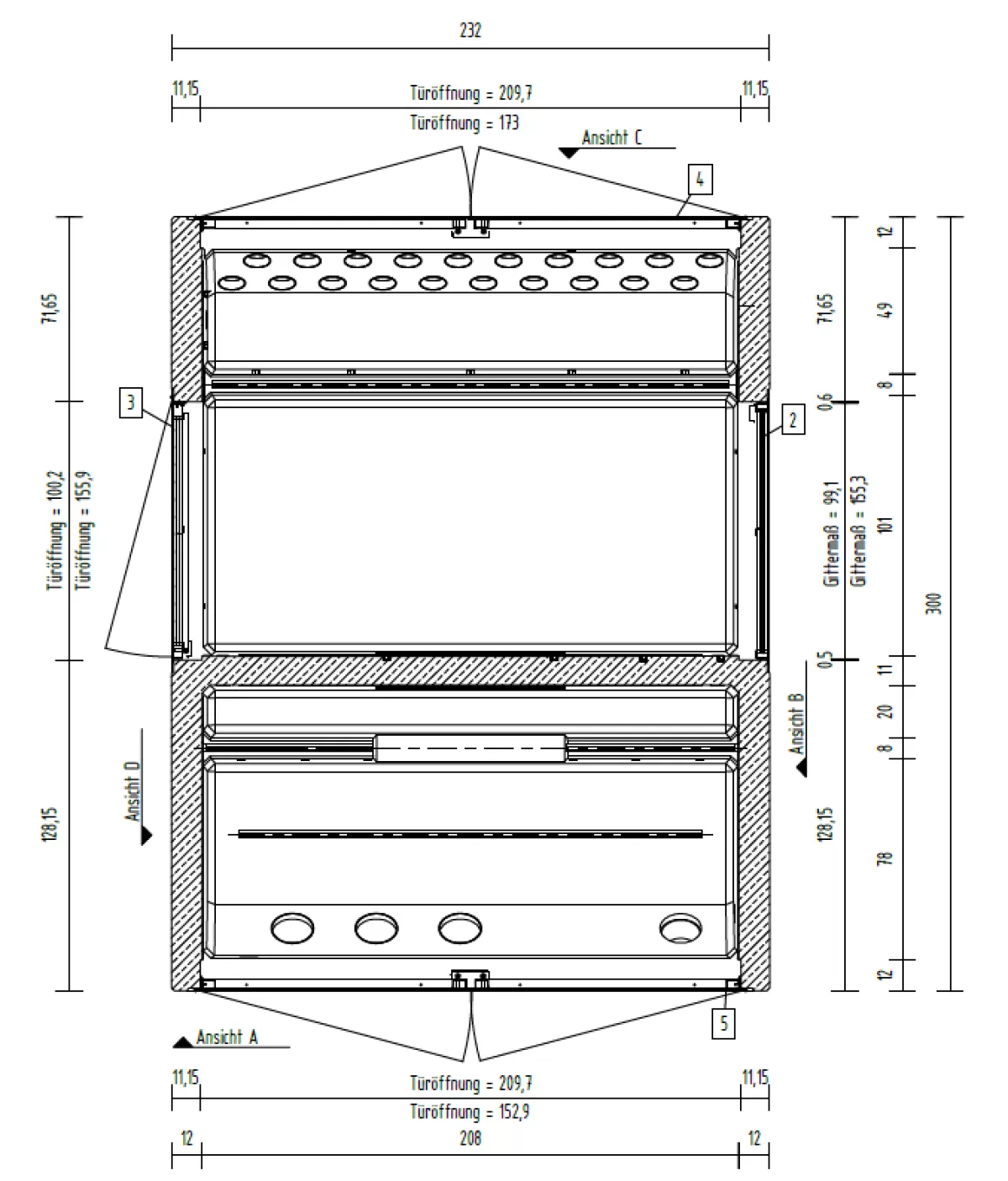

GBU630S Bovenaanzicht

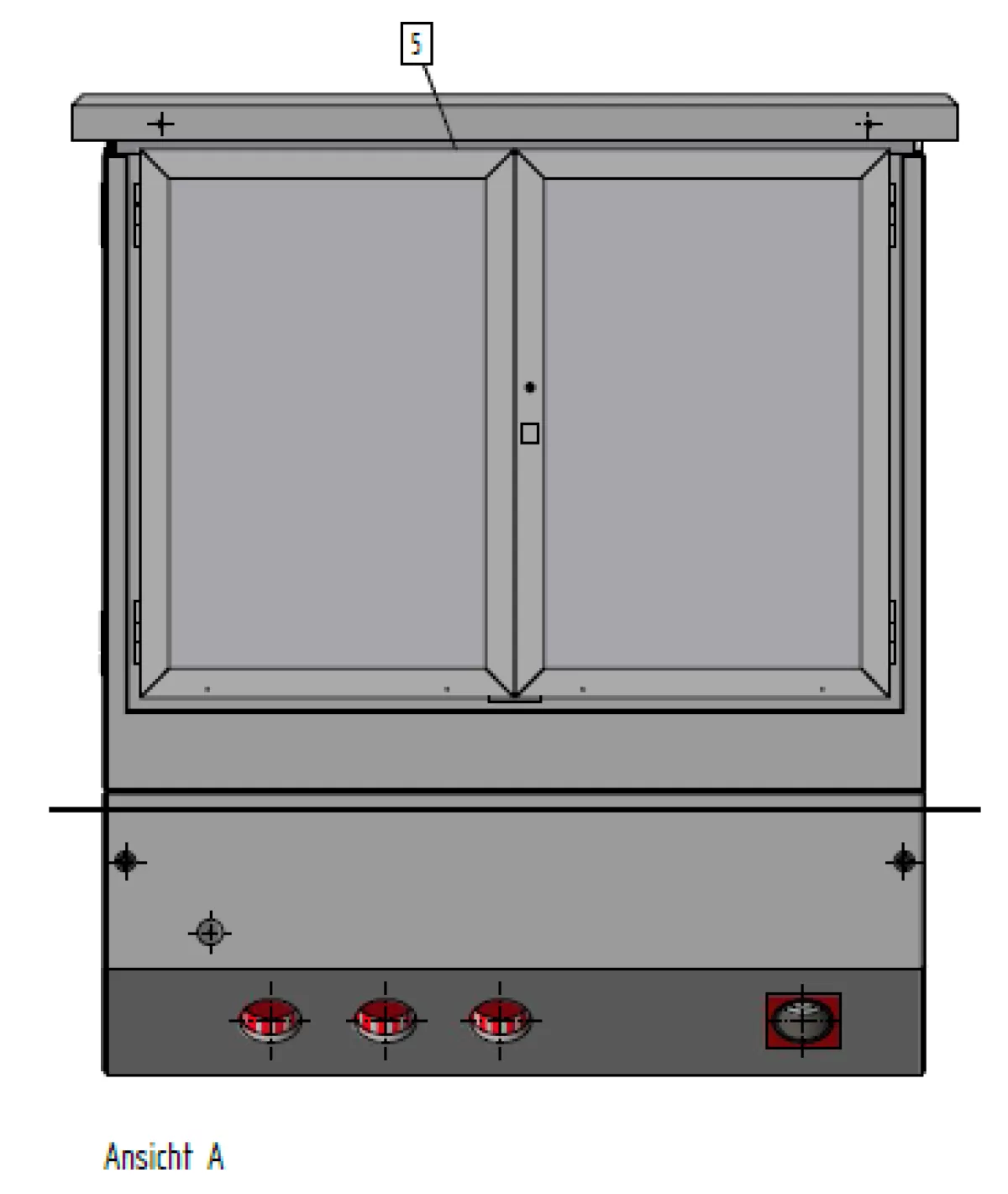

GBU630S aanzicht A

Auf einen Blick

Stationsafmetingen:
255 x 250 x 266 cm
Transformator:
Tot 1000 kVA / max. 220 x 105 x 190 cm
Middenspanningsschakelaar:
Max. 6 velden (210 x 160 x 90 cm) Toepassing MS-Meetveld mogelijk
Laagspanningsverdeling:
Max. 20 Laagspanningsvelden (DIN 2,3)
Gewicht:
Zichtbeton 7.0 ton leeg en ca. 12,0 ton met installatie
Hijsankers dak:
4 x RD 18
Hijsankers Station:
4 x 10 ton KK

Download Klantentekening

Download Hijsplan

Download Ontgravingstekening


Bovenstaande downloads zijn van de GBU 1000 en dienen nog aangepast te worden

*) Getest op afleiding van vlamboogontladingen en beproeving van vlamboogafleidingen is mogelijk.
