Waarom kiezen voor het GKP-S5 compactstation?

Universeel inzetbaar

Vermogen tot/met 1.000 kVA

Ondersteunt moderne SF6-vrije technologie

Compleet aansluitgereed geleverd

Compactstation met geteste SF6-gasvrije schakelinrichting

Uitvoering in lichtbeton of normaal beton

Productie volgens IEC 62271-202 (VDE 0670-202)

Geschikt voor toepassing met transformatoren tot 1.000 kVA

Getest op storingslichtbogen* met SF6-vrije middenspanningsschakelaars, bijvoorbeeld: Siemens 8DJH24 blue GIS, Schneider Electric RM AirSeT, ABB SafeRing Air / SafePlus Air

Geheel geïnstalleerd en aansluit gereed afgeleverd op de bouwplaats

Toepassingen van het GKP-S5 compactstation

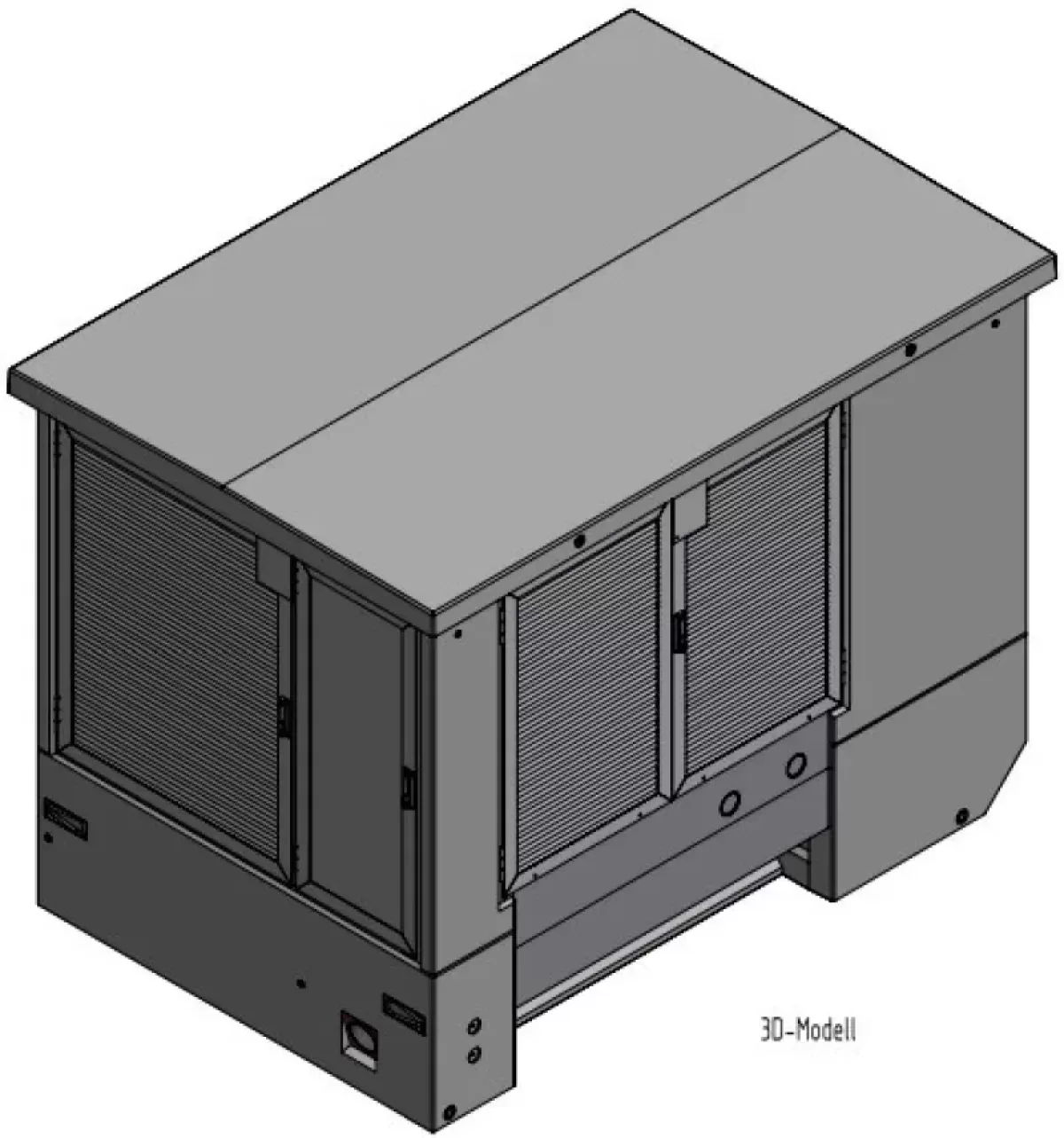

S5 Zeichnung 1

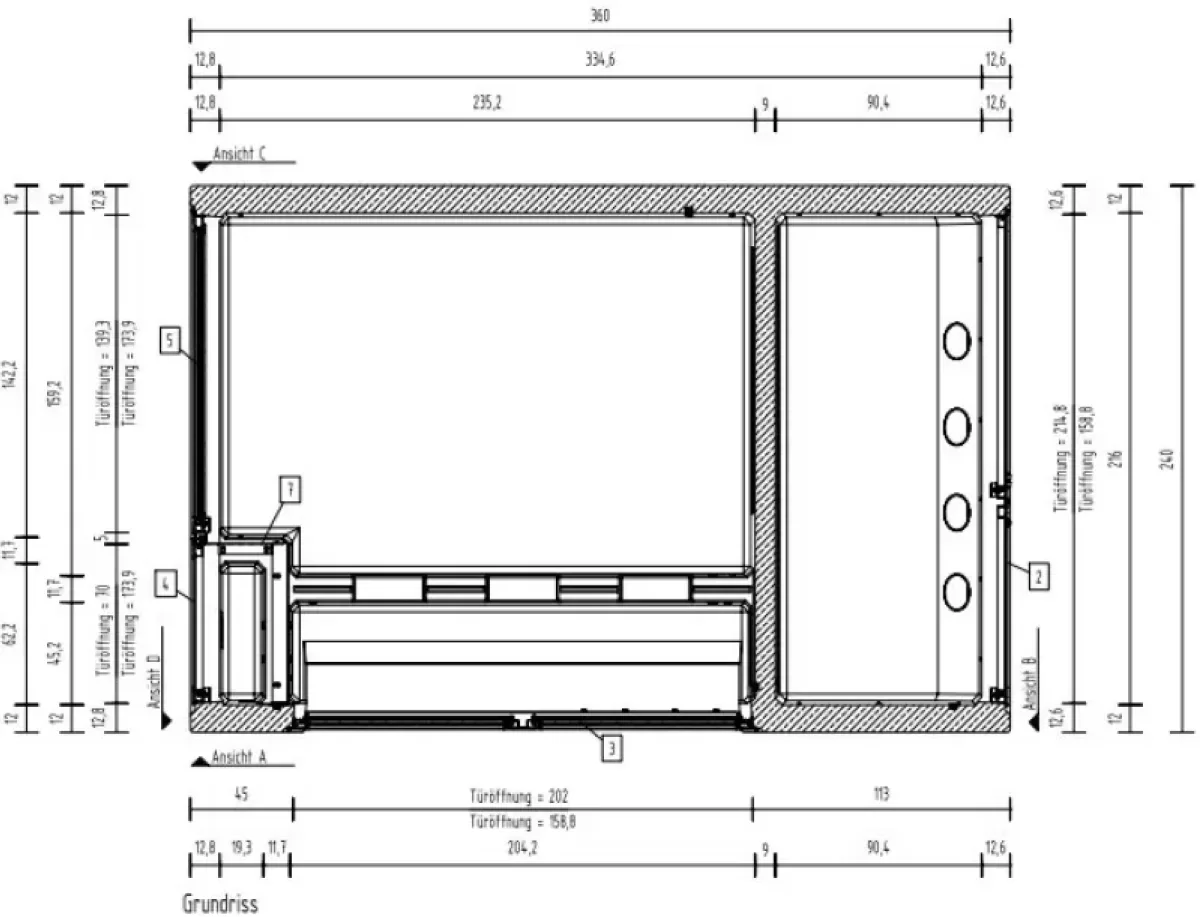

S5 Zeichnung 2

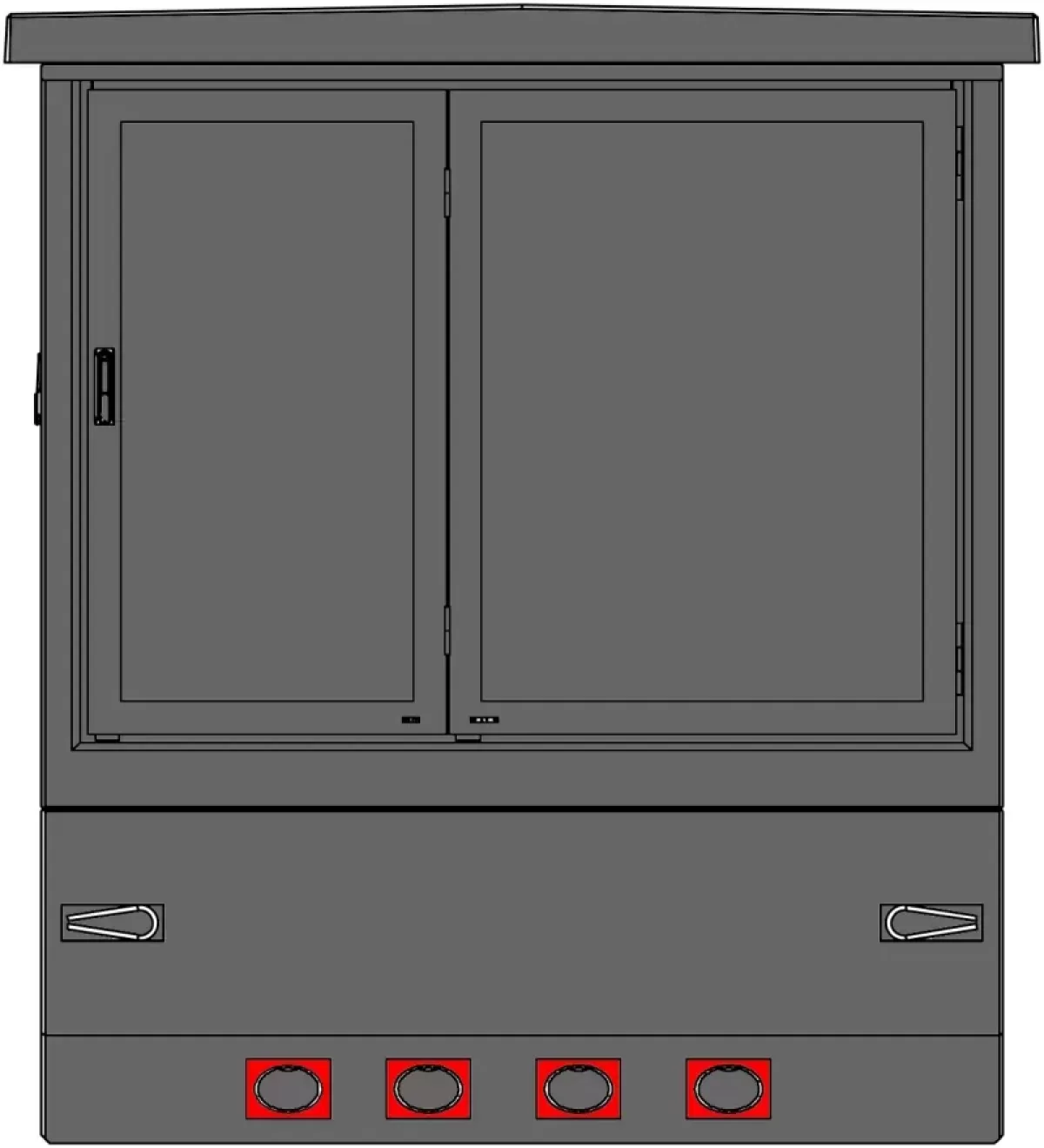

S5 GKP S5 Ansicht 1

Veelgestelde vragen - FAQ

Specificaties

Stationsafmetingen:: 360 × 240 × 284 cm (plus 9 cm dakoverstek)
Transformator:: tot 1.000 kVA / max. 200 × 130 × 180 cm (L/B/H)
Middenspanningsschakelaar:: max. 5 velden / 190 × 170 × 85 cm (B/H/D)
Laagspanningsverdeling:: max. 200 × 170 × 40 cm (B/H/D) / max. 20 NS-stroken
Telemetriesectie:: max. 60 × 150 × 32 cm (B/H/D)
Gewicht:: Lichtbeton: 11,6 ton zonder elektrische uitrusting, 17,4 ton met elektrische uitrusting
Hijspunten dak:: 4 × RD 20
Hijsankers Station:: 4 × RD 42
