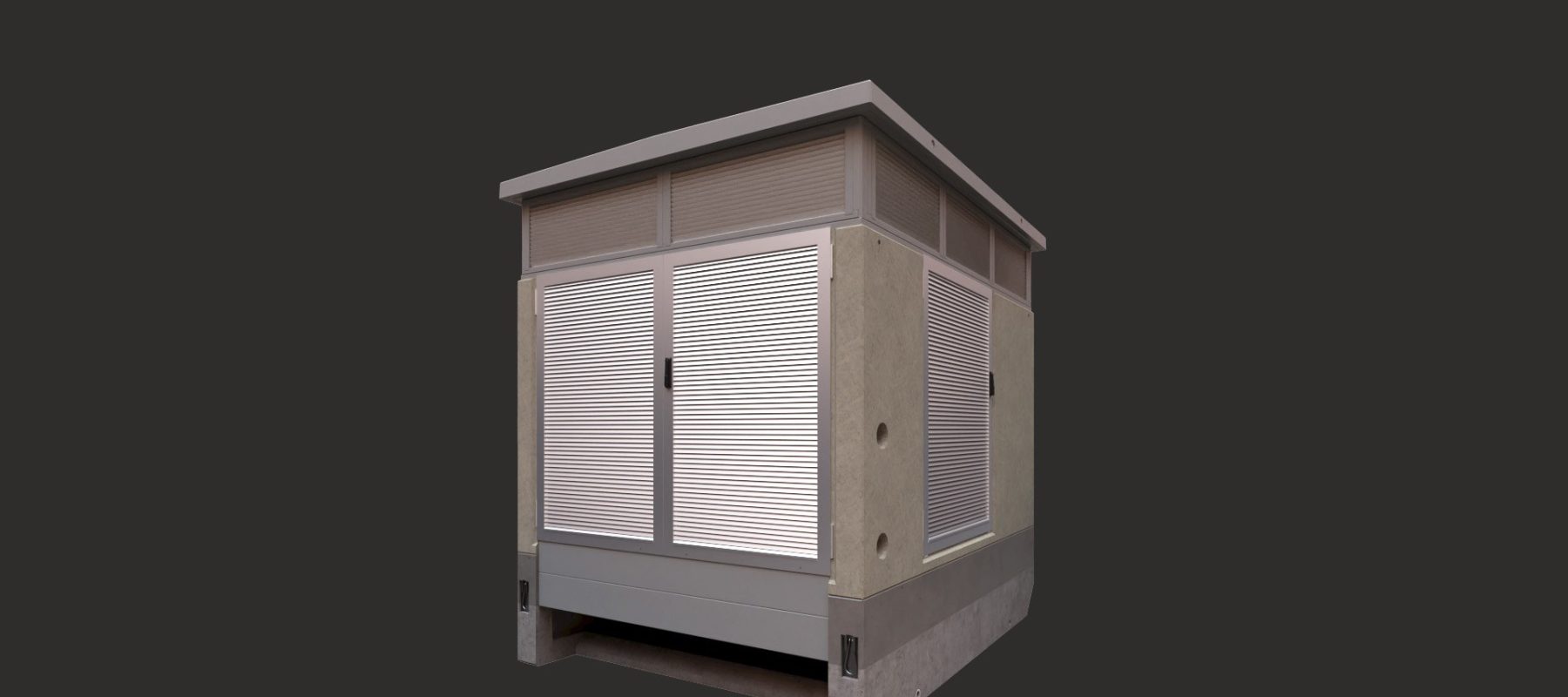

GBÜ-R3 Leichtbeton Kompaktstation

Zum Inhalt springen

Die stärkste
GRÄPER-Kompaktstation

Fertigung in Leichtbeton

Störlichtbodenqualifikation IAC A 20kA/1s (Ableitung nach DIN EN 62271-312).

Geeignet für die Ausrüstung mit Trafos bis 3.150 kVA und Schaltanlagenhöhen bis 190 cm.

Lieferung mit kompletter, anschlussfertiger elektrotechnischer Ausrüstung

GB Ue R3 4 tr

GB Ue R3 Typ G001 SB Alu

GB Ue R3 1 tr

Auf einen Blick

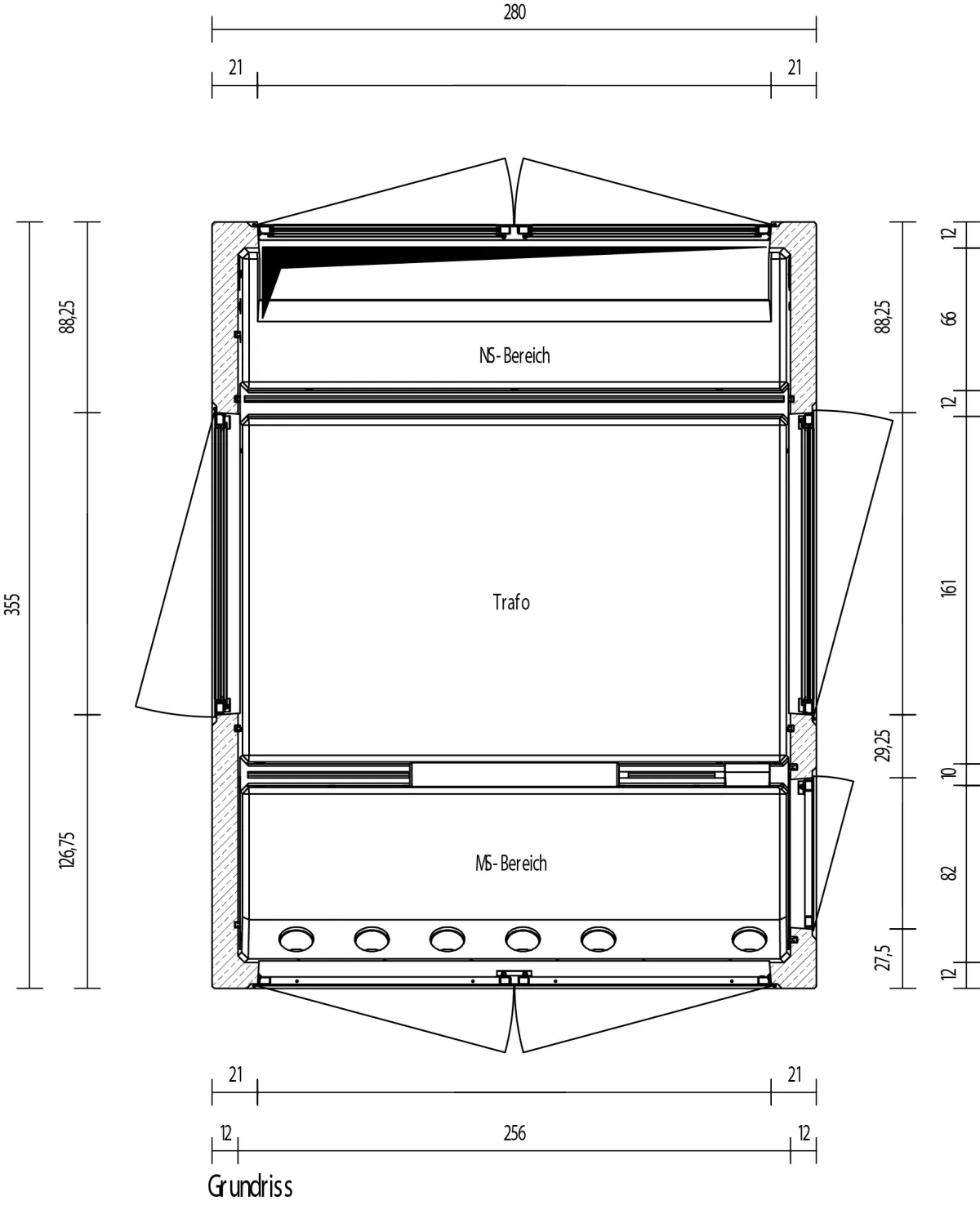

Stationsmaße:: 355 x 280 x 351 cm
Transformator:: bis 3.150 kVA / max. 220 x 130 x 210 cm
MSA:: max. 6 Felder / 238 x 192 x 80 cm
NSHV:: max. 225 x 192 x 65 cm / max. 20 NS-Leisten / Verrechnungsmessung möglich
Fernwirkraum (optional):: 70 x 120 x 30 cm
Gewicht:: Leichtbeton: 10,7 t ohne E-Ausbau, ca. 24 t mit E-Ausbau
Anhebeanker Dach:: 4 x RD 24
Anhebeanker Station:: 4 x RD 42
